WiFi定位技术的应用场景

WiFi定位技术的应用场景



WiFi定位技术背景：





位置信息在人们的日常生活扮演着重要作用，典型的位置服务（Location Based Services, LBS）包括对周边人物和资源查找、兴趣点推荐、旅游导航、会议指南等。LBS的核心任务是目标人或物的定位，无论是在空旷的室外环境还是遮挡的室内环境下，都要求LBS能够快速准确地获得移动终端位置并继而提供相应定制化、高质量的信息和服务。

全球定位系统（Global Positioning System, GPS）是迄今应用最为成功的定位系统，它通过GPS卫星信号接收机捕获、测量来自在轨卫星的广播信号，可以在全球范围提供高精度、全天候的连续定位能力。但在室内和高楼密布的城区等信号遮挡严重的密集环境中，由于接收机捕获不到足够强度的卫星信号，GPS的定位质量难以得到保证甚至无法完成定位，使其可用性受到严重制约。

针对复杂室内环境下的定位需求，我司研究并开发出一套基于Wi-Fi位置三角和指纹的定位系统，对室内移动物体及设备提供高精度定位。系统基于IEEE 802.11协议，适用于各种灵活拓扑架构的无线局域网（WLAN），可部署在博物馆、图书馆、机场、校园、医院、商业区、餐饮娱乐场所和住宅小区、工厂、园区、管廊等多种场景中，并对PDA、笔记本、上网本、智能手机、平板电脑等主流移动终端设备提供广泛支持。 Wi-Fi定位系统具有成本低、覆盖广、精度高等优势，系统设计中充分考虑利用现有覆盖广泛的Wi-Fi基础设施，不需要对现网Wi-Fi AP进行升级改造，不需要对Wi-Fi基础设施添加额外的硬件设备，极大降低部署成本。



系统架构——AP探针+WiFi标签/手机定位方案





• 无线AP：铺设在室内外需要定位的场所，支持探针功能。
  1. 21. 室内一般部署在场所内的侧面墙体，距离地面2-3米，单个房间部署一台，大的空间按照网格化部署，过道按照线性部署，间隔15-20米一台作为定位基础网络设施。
     21. 室外道路部署在地面道路的监控杆上，间隔20-30米一台，
• 定位标签（胸牌、手机）：
  1. 21. 在定位区域将定位标签/手机对外广播WiFi信号，AP探针扫描到定位标签/手机的信号通过AP、交换机有线网络回传到定位服务器。
• WiFi定位引擎：定位引擎，包含数据汇聚中间件和云端的定位解算等，支持将定位数据推送给第三方平台，包括定位数据、告警数据、状态数据等。
• 人员资产定位平台：提供地图信息，完成管理功能，具体包括业务管理信息模块（含地图管理）、人员资产管理、定位标签管理、历史轨迹、告警管理、统计模块等业务功能。
• WiFi定位精度：无线AP部署间隔和定位精度关系表

序号	AP部署间距	定位精度
1	15~20米	3~8米
2	20~30米	8~10米
3	30~40米	10~15米
4	50米	15-20米
5	100米	定位精度约在30~40米左右（此部署距离场景在2个AP点位的中间区域的wifi信号衰减和距离已经很难有稳定的规律性特征，精度跳动很大，无法保证稳定的精度）



方案优势：

因为采用了WiFi局域网技术和通信技术，本方案具备复用AP硬件作为定位基站，造价低、部署简单快速等优点。

方案优势：

1. 采用云端/本地服务器兼容，B/S体系结构，具有高可靠性、稳定性、拓展性；
2. 软硬件一体化高度集成，安全管理一张图，支持2D或者3D地图效果；
3. 资源共享，一套数字地图+传感器硬件，支持人车定位、智慧巡检；
4. 基于无线WiFi局域网技术和通信技术，实现人员和资产定位；
5. 根据不同室内外的巡检和作业需要，可以实现楼栋、楼层、房间级，室外道路定位；
6. 采用低功耗的WiFi芯片，WiFi定位标签续航时间3-6个月，续航时间长
7. 采用WiFi网络系统，兼容手机智能终端的定位，可以拓展巡检手机的定位应用
8. 采用WiFi网络系统，能通过WiFi定位实现对城市WiFi数据、交通枢纽WiFi数据、建筑空间WiFi数据的大数据整理分析，从而实现对行人的路线、轨迹、驻留、人群密度等数据的分析和应用从而指导城市规划、交通枢纽、建筑体的科学合理人性化的规划设计

应用场景一：工厂、水厂、管廊的WiFi人员定位管理

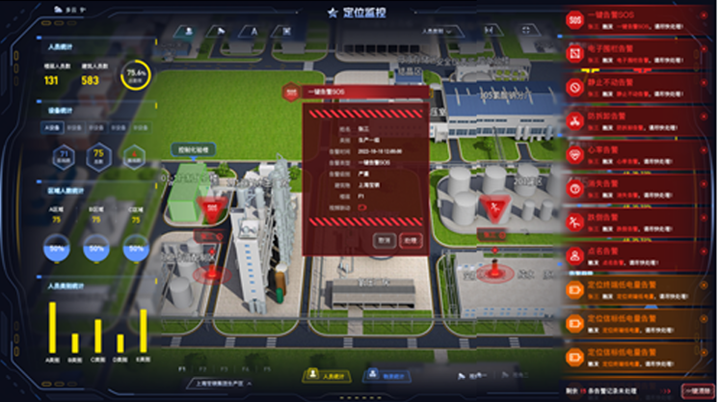

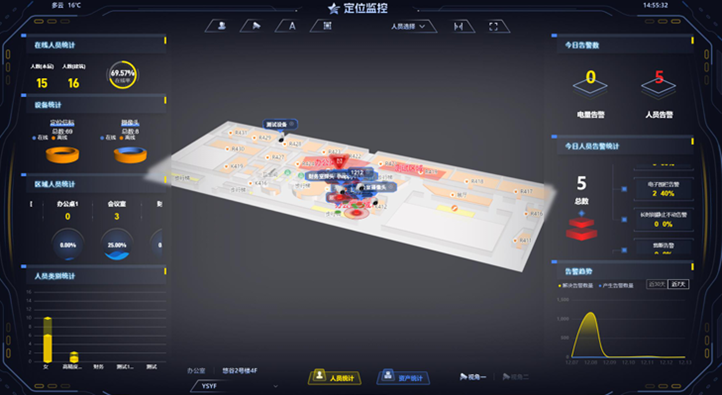

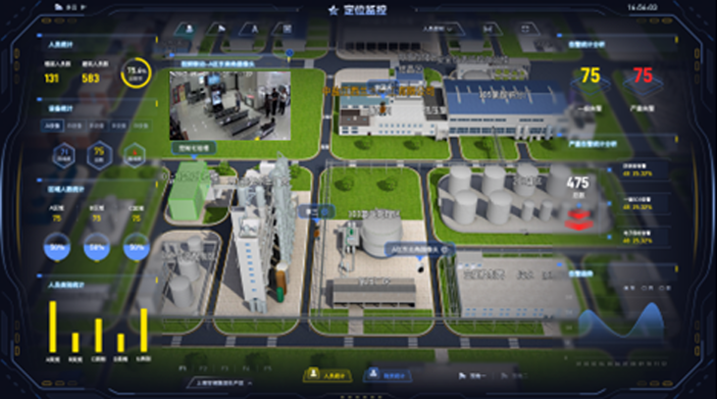

1. 人员实时位置模块

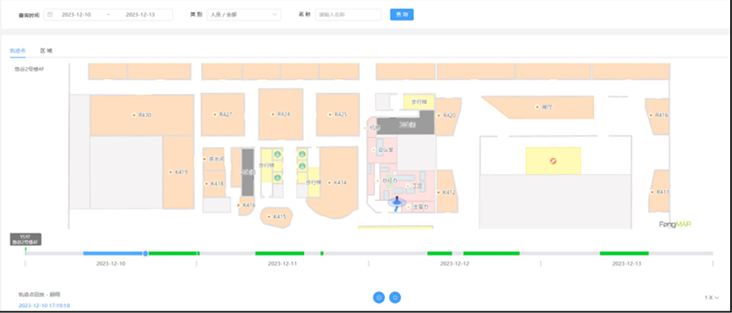

2、历史轨迹回放模块

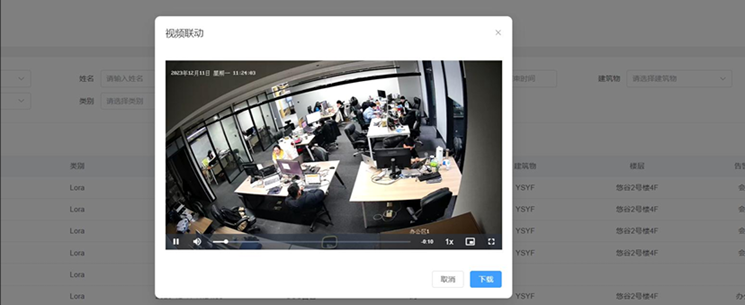

 3、视频联动模块



4、报警管理模块

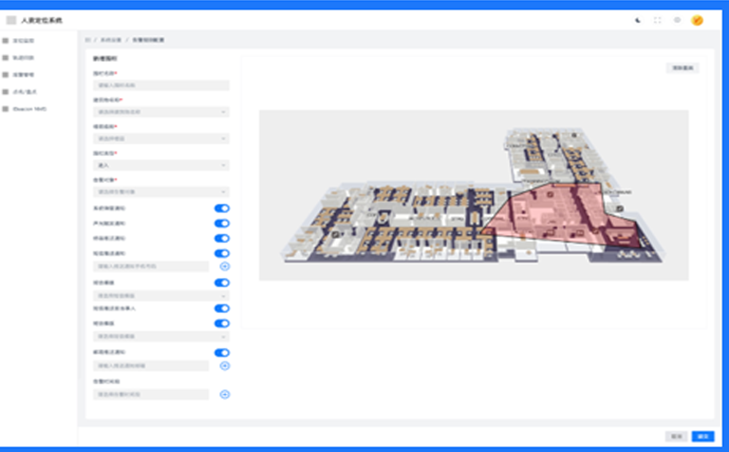

5、电子围栏管理模块



应用场景二：商业综合体、连锁商业门店、交通枢纽、图书馆、景区的WiFi客流分析

1. WiFi客流分析系统的价值和意义：

客流量是购物中心、大型商场、连锁店、机场、展览馆等公共场所在管理和决策方面不可缺少的数据。对于零售业更是非常基础的指标。因其与销售量直接的正比关系，人们对这一数据的重视由来已久。基于商场实时、动态、准确、长期的客流变化数据，并结合POS、ERP、CRM及其它与经营管理相关的数据和信息进行综合经营分析，您会得到诸多有价值的信息，可以帮助您

1. 更加准确的掌握成交率

成交率是指成交单数与来店总人数的比例。采用客流分析系统能够更精确的统计进店人数，同时与POS机相连，可以得到精准的成交数，最后得出更接近实际的成交率。

2. 更加准确的把握“hot time”

“hot‐time”是指当天营业时间内客流量的高峰时期。准确的把握“hot‐time”，能够及时的根据高峰时段采取措施，如举行促销活动，更大可能的将高峰时段的客流转化，提高成交率。

3. 更加科学的评估促销及广告宣传效果

评估促销及广告宣传效果的好坏，并不是说吸引了大量的客流量 就算成功了。需从多个方面进行分析。一是促销的产品是否适合每一个顾客群，二是促销活动是否引起了每一个顾客的兴趣，三是在促销活动中有多少顾客是看看就走了，还有多少顾客在买与不买之间，剩下的客流有多少有购买的欲望。因此，评估促销及广告效果是否成功，应根据上述情况将客流数据与POS机，ERP，等结合起来进行深度分析，如此才能了解到隐藏在表面下的真实情况，才能制定真正适合的政策。

4. 更加合理的安排现场活动

现场活动的安排是根据当天进出入商场的客流量为依据的。在人流高峰期，在人流吸引率较高的区域，采取适当的措施，尽可能的提高客户转化率。

5. 更加经济的人员安排

采用客流分析系统，可实时了解客流动态，根据客流数据的变化，即可合理安排工作人员。例如在举行促销活动期间，可以根据客流量的大小随时安排安保及工作人员，保证现场活动有序不乱的顺利进行。这样可以减少人力资源的浪费，让人员安排更合理。

6. 更加科学的客流动线设计、场地资源的利用

客流动线是指在商场内顾客运动的点，联合而成的运动路线，优良的动线设计在室内空间内非常重要，让走在空间内的人感到行走的舒服，是一门非常大的学问。这也是潜在吸引客流的重要因素之一。同时合理的设计客流动线，在客流动线周围合理的安排商家店铺，让行走在客流动线上的顾客能够一次性看到多家店铺，这更符合商家的利益，也增加了顾客购买的几率。客流分析系统能精确统计场地内客流流动的动态，然后依据此进行场地的合理设计。

7. 更加强劲的租约谈判条件

对客流的吸引率，与POS机等收费系统相结合后生成的客户转化率，成交率，这些都将决定着铺位租金价位高低。客流分析系统可以精确提供上述各项数据，让商家在租金谈判上占据更有利的地位。

8. 更加科学的招商依据

商家决定进驻商场的原因之一便是先要了解商场是否具有人气。也就是说，客流量数据将决定着商场的招商进度。客流分析系统将统计的客流人数转化成各种数据报表，清晰展现商场人气吸引的高低，以此为据，商场便可以更加科学合理的进行招商活动，引进知名品牌进驻。同时，这也是提高商场知名度的重要依据。

9. 更加有效合理的降低运营成本

运营成本是每个商场都要关心的问题。而降低运营成本是每个商场不断努力的方向。在这一方面来说，客流分析系统能够起到一劳永逸的作用。实时动态的数据上传，让你随时了解商场动态，合理安排各项工作的进行，这样就避免的人员，资金，铺位安排上的浪费，最终达到降低成本的目的。





2. WiFi客流分析系统的功能介绍

1）客流价值分析系统通过对位置和时间戳的结合分析提供实时数据呈现

、历史数据统计、顾客粘度分析和排行榜对比的同时，将数据分析精细划分为商场级、区域级、店铺级三大层级，帮助商业体管理者全方面了解商场运营状态。

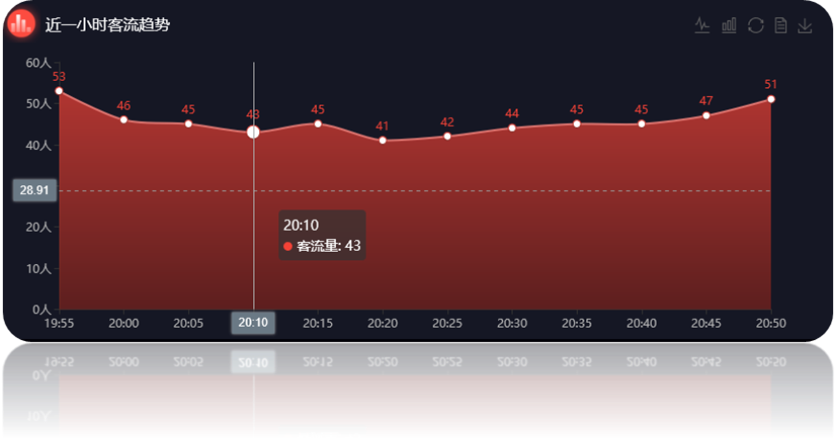

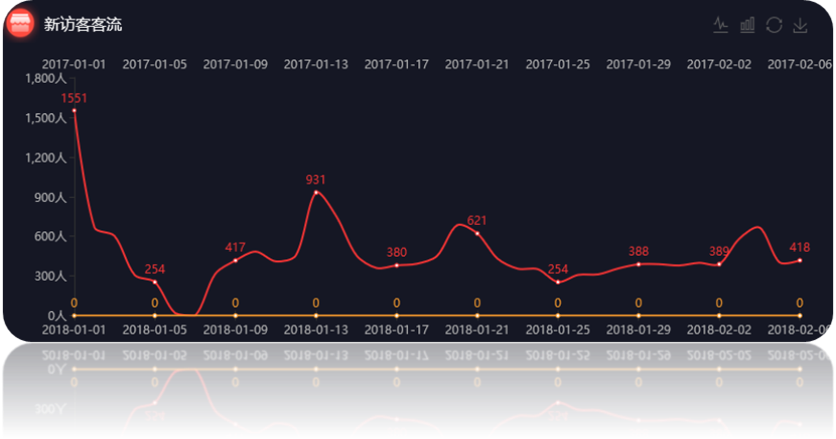

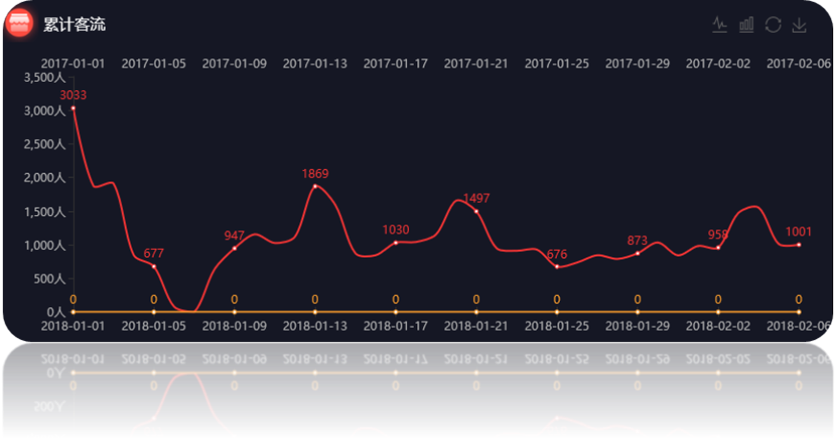

2）客流趋势分析是对商业体运营情况走向的呈现，客流价值分析系统提供针商场级、区域级和店铺级三个规模层级的客流趋势分析，同时根据时间跨度不同又将其细分为累计客流趋势和近一小时客流趋势，以实现对商业体实时、历史数据的全面分析。

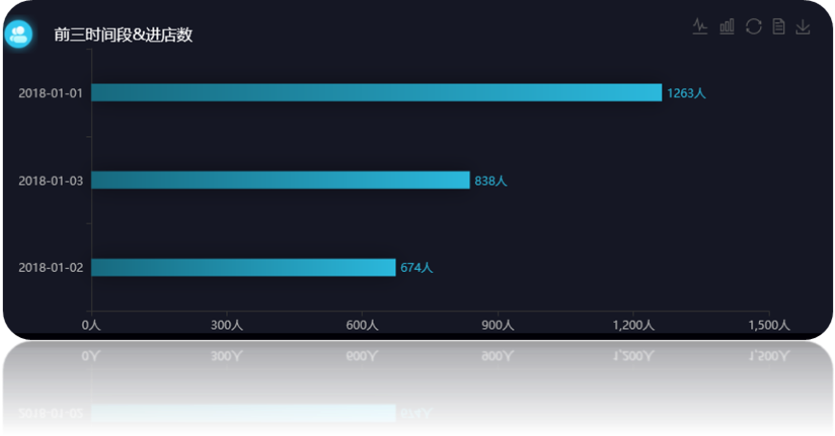

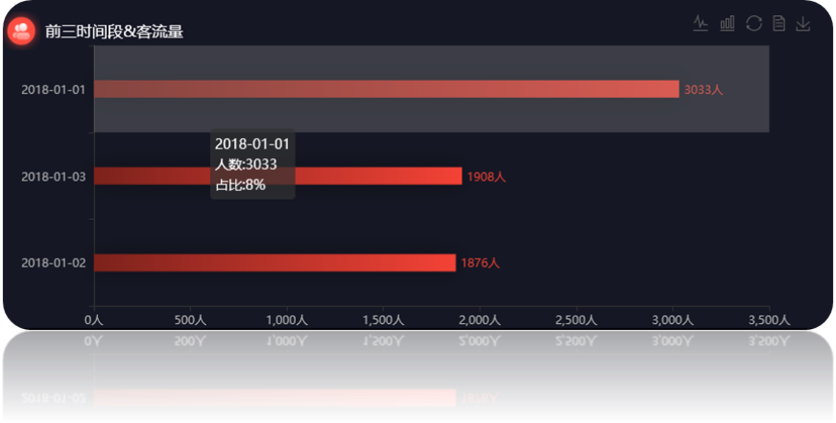

3）前三时间段&客流量分析根据用户设置的时间跨度，在其中筛选客流量最高的前三天展示，此数据将帮助商管方合理规划商场活动的日期安排

4）客流热图是对商业体客流密度的实时呈现，结合店铺流量排名，客流热图有助于商管方实时了解商业体整体运营状况。

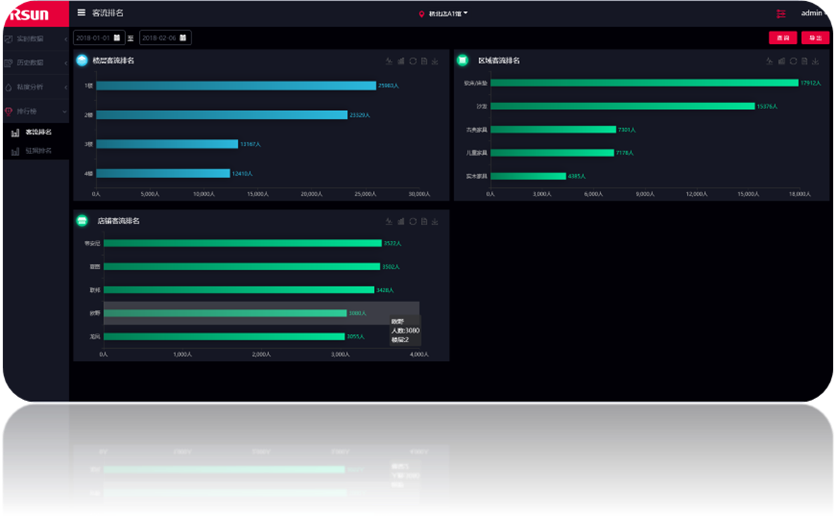

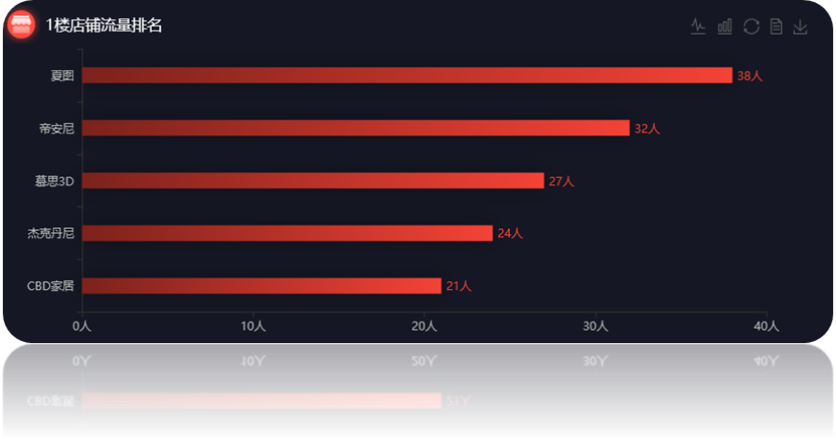

5）客流排名：楼层排名、区域排名、店铺排名，有利于对客流商业分析

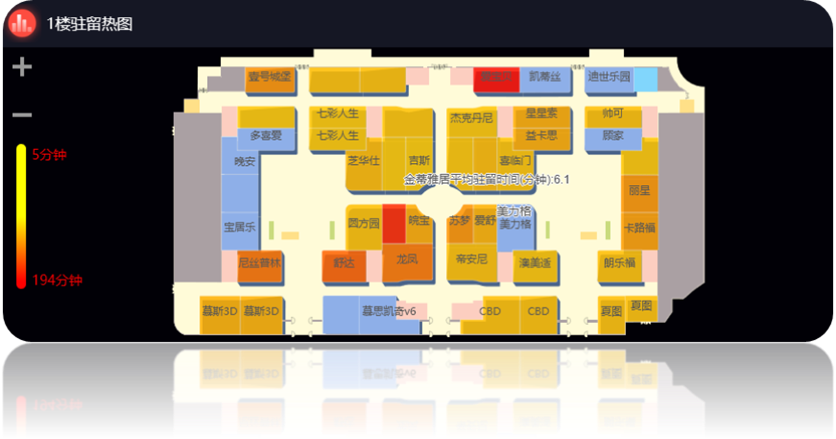

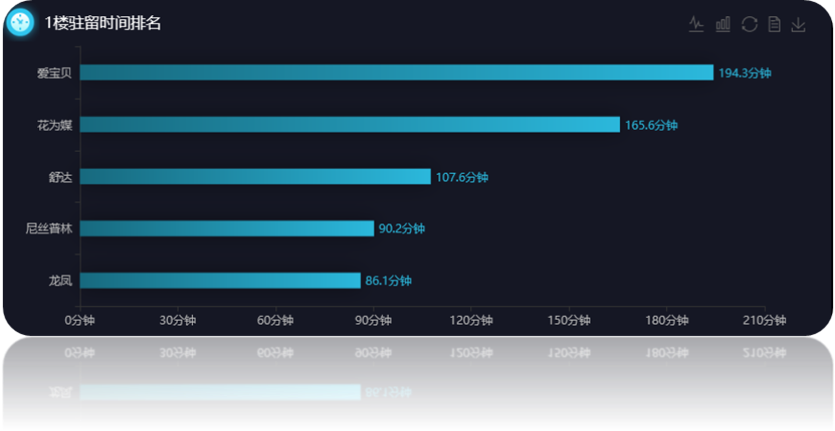

6）驻留热图是商业体内各个业态店铺对顾客粘性的可视化呈现，商管方可通过驻留热图快速了解商业体内商户对顾客的吸引力。

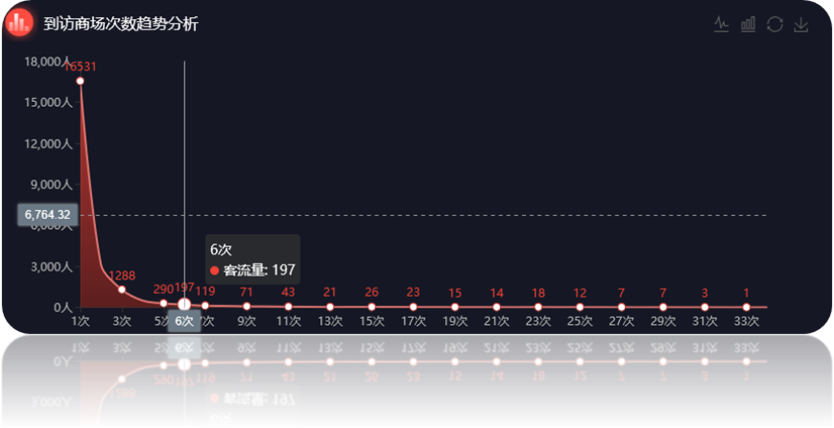

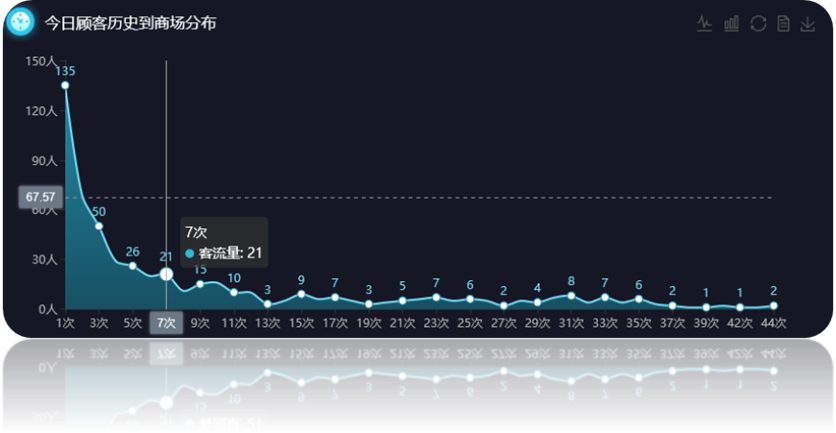

7）到店（场）频率针对顾客的来访次数进行数据分析，提供商场级、区域级、店铺级多层级分析。

以上图为例，90%以上的顾客到店次数仅一次，这表明该商业体的用户粘性急需提升，在考虑通过诸如百度推广等外部引流的同时还应考虑针对到店频率仅1~2次的顾客进行针对性营销

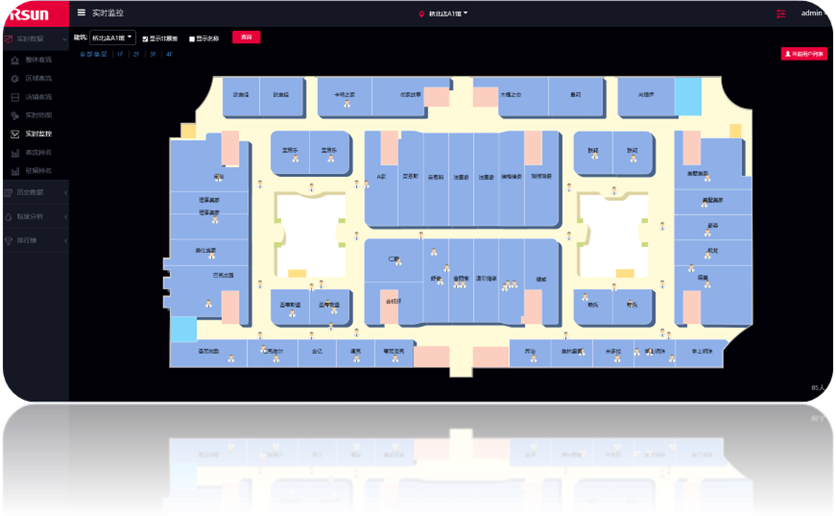

8）价值分析利用WiFi探针无感知抓取技术，实时监控当前商业体内顾客位置，支持分楼层显示，支持指定用户查找，支持根据白名单和停留时长判断进行非顾客判断。

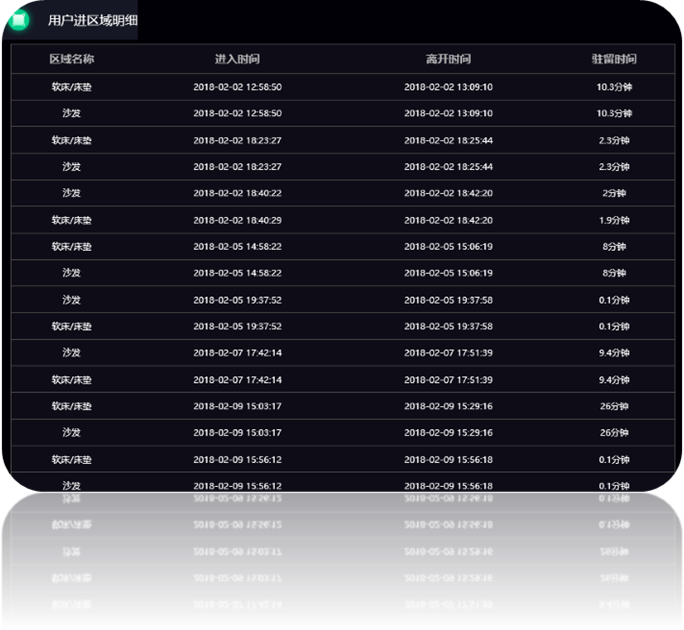

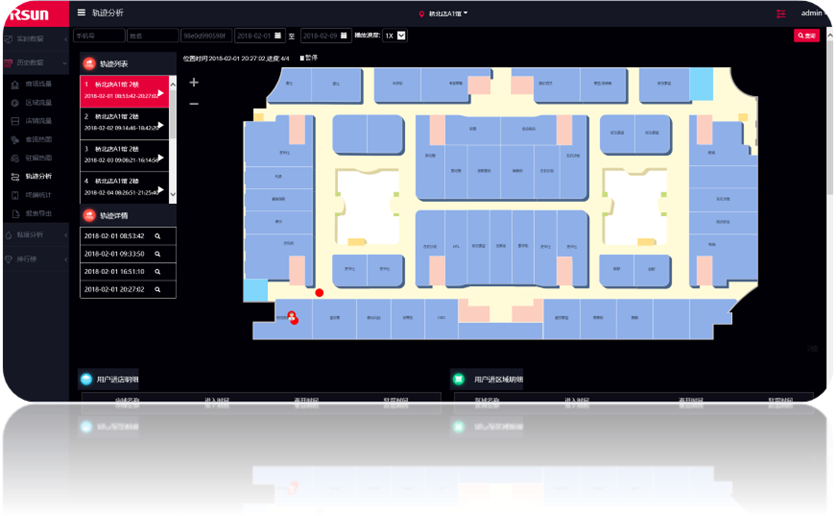

9）通过对顾客位置信息的实时记录，客流价值分析系统可以查询指定用户的历史位置信息，结合电子围栏等功能统计其在商业体内各个业态、各个店铺的逛店情况，并以此生成带有业态、品牌喜好的顾客人物画像。

10）顾客人物画像分析

11）入口流量分析

应用场景三：城市空间、交通枢纽、建筑空间的WiFi定位、轨迹、人流密度、驻留密度等大数据分析应用

通过WiFi定位技术和人群密度热力图、驻留热力图、轨迹路线等大数据的有助于分析和研究城市设计、交通枢纽、建筑空间的不同设计构造对人群的行走轨迹、行走路线、行走流量影响，从而从顶层的城市设计、交通设计、室内建筑设计的指导意义。

比如：建设艺术馆、科学馆、体育馆、交通枢纽等空间建筑的时候，需要通过大数据的分析推理设计模型，既能满足人性化的行人的正常通行和交通换成又能结合商业能发挥其商业价值，或者既能满足人性化的行人的正常通行又能让建筑空间更加合理节能科学艺术环境的设计理念。
