智慧工地人员车辆定位解决方案

方案背景：





在移动互联网、物联网快速发展的背景下，面向智慧工地、智慧工业、工厂场景的物联网体系中，人员车辆的关键位置信息是工业智能化的重要组成部分。该方案解决的是4.0时代工业现场供应链组件、生产设备、调度车辆与脑体力劳动者精准定位的问题，而他们的位置信息是对生产组织过程进行智能分析和科学决策的基础数据。智慧工地环境复杂、人车交叉作业，容易出现事故，无法快速获取受困人员位置和救援。





需求分析：

  智慧工地的人员车辆定位的需求主要表现在以下几方面：

•人车分离、生产与非生产人员分离、不同专业人员分离 、人员 车辆 机械  分离

•、作业现场的挖挖机、推土机、搅拌车、吊车、运输车等大型作业设备的施工作业盲区大，施工人员和车辆交叉作业，人车、车车碰撞风险系数高。

• 一旦发生人员受伤、施工吊车、作业车辆异常等紧急情况等安全事故，需要及时定位到人员位置进行急救。

•作业现场出现了解决不了的问题，领导需要到现场走一趟，费时费力，还耽误工作

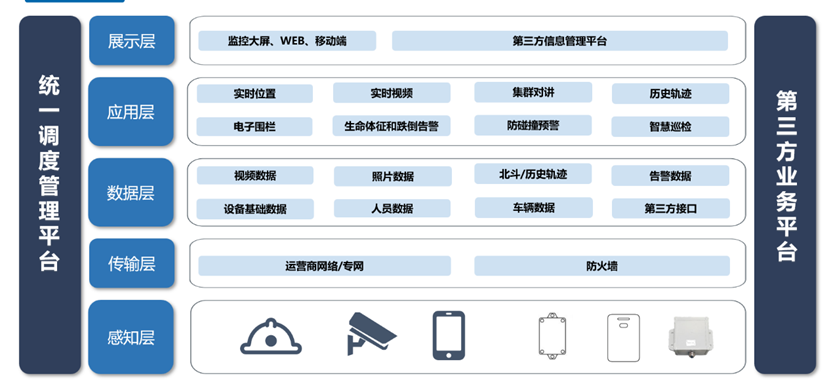

系统方案架构——UWB基站+安全帽+标签





  • UWB基站：铺设在室内外需要定位的场所，支持测距和通信功能。
      1. 室内一般部署在场所内的侧面墙体，距离地面2-3米，单个房间部署一台，大的空间按照网格化部署，过道按照线性部署，间隔15-30米一台作为定位基础网络设施。
      2. 室外道路部署在地面道路的监控杆上，间隔20-30米一台，
      3. 蓝牙信标：铺设在室内小房间较多的密集区域，单个房间部署一个蓝牙信标，吸顶式部署，铺设高度2-3米，作为定位基础网络设施。（可选）
  • 定位标签（胸牌、安全帽标签、定位安全帽、视频安全帽）：
      1. 在UWB基站定位区域将定位标签和UWB基站之间相互测距，UWB基站接收标签的测距数据并且通过交换机有线网络回传到定位服务器进行位置解算。
      2. 在蓝牙信标区域，蓝牙信标广播蓝牙信号，定位标签扫描蓝牙信标信号并且通过就近的UWB基站通信能力回传数据到定位服务器。（可选）
      3. 定位安全帽、视频安全帽：支持室内定位+室外北斗定位融合，支持音视频语音对讲
      4. UWB防撞基站：安装在车辆或者施工重型设备上，实现人车、车车防撞预警
  • 融合定位引擎：定位引擎，包含数据汇聚中间件和云端的定位解算等，支持将定位数据推送给第三方平台，包括定位数据、告警数据、状态数据等。
  • 人员资产定位平台：提供地图信息，完成管理功能，具体包括业务管理信息模块（含地图管理）、人员资产管理、定位标签管理、历史轨迹、告警管理、统计模块等业务功能。



方案优势：

因为采用了UWB超宽带的TOF测距技术、UWB通信技术、低功耗的蓝牙技术（可选），本方案具备定位精度高、稳定性高、安全性高等优点。

方案优势：

  1. 采用云端/本地服务器兼容，B/S体系结构，具有高可靠性、稳定性、拓展性；

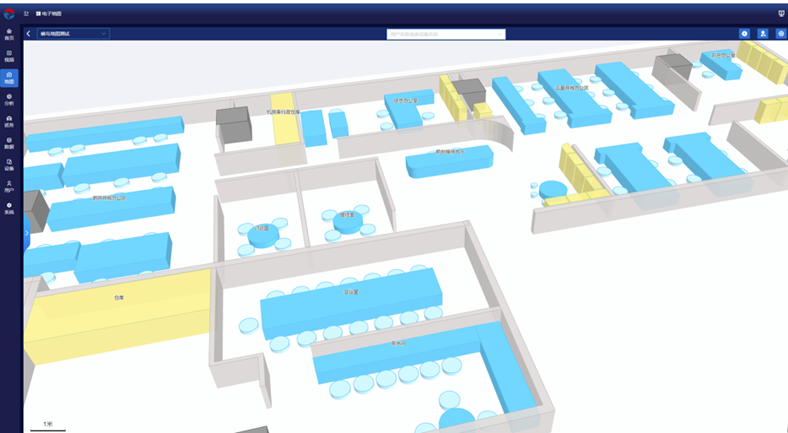

  2. 软硬件一体化高度集成，安全管理一张图，支持2D或者3D地图效果；
  3. 资源共享，一套数字地图+传感器硬件，支持人车定位、智慧巡检；
  4. 基于UWB超宽带技术和通信技术，实现人员和资产定位；
  5. 根据不同室内外的巡检和作业需要，可以实现楼栋、楼层、房间级，室外道路定位以及重点区域的二维高精度定位；
  6. 采用UWB低功耗芯片和网络侧定位技术，UWB定位标签续航时间15-30天
  7. 高精度定位：一维和二维区域定位精度可以实现在50-1m左右。

系统功能：

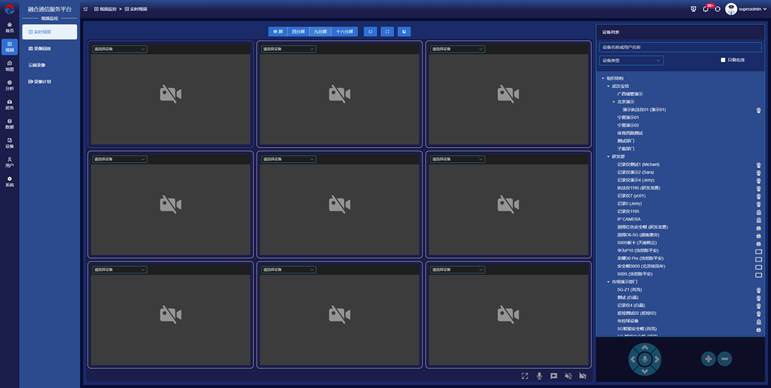

  1. 视频应用：支持视频多路实时回传、视频通话、录像回放等功能；



  1. 语音对讲：支持平台及终端间语音对讲、集群对讲、终端PTT对讲，终端语音识别等功

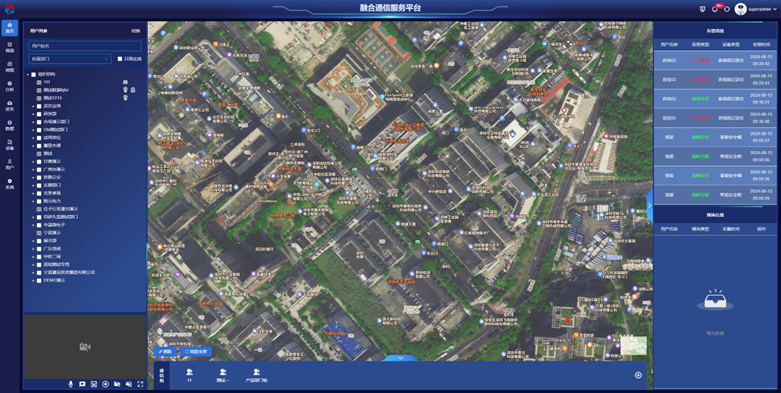

  1. 实时定位：支持室外及室内一体化精准定位；支持蓝牙信标、蓝牙AOA、UWB定位等定位技术；室内地图提供终端实时显示、历史轨迹、热力图、视频联动、电子围栏等功能。











  1. 指挥调度：现场高清音视频实时回传，实现可视化指挥调度；

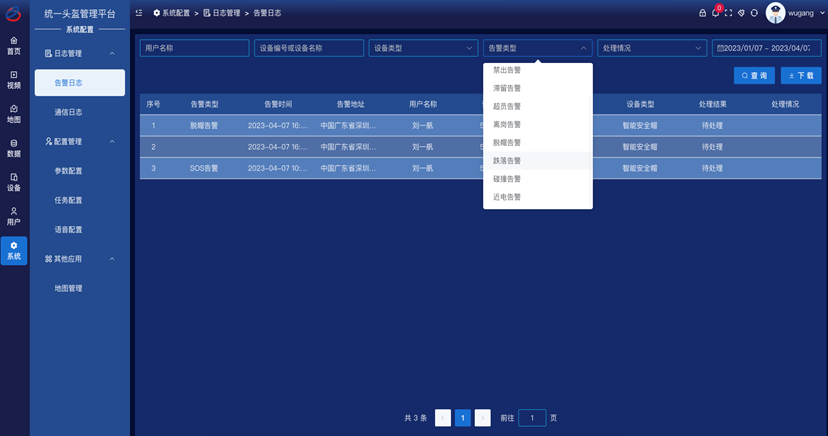

             5、告警管理：支持智能安全帽、UWB防碰撞环境检测告警统计；

            告警类型：SOS告警、人脸识别告警、车牌识别告警、围栏禁入告警、围栏禁出告警、滞留告警、超员告警、离岗告              警、脱帽告警、跌落告警、碰撞告警、近电告警、防碰撞告警、警情告警等。

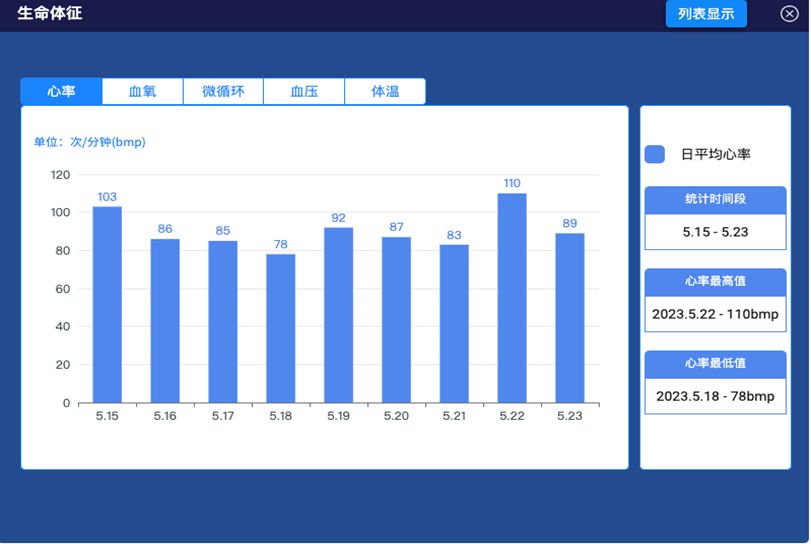

      6、数据处理：生命体征数据采集与无线通信技术，实时传输至管理平台，支持数据深入查询，掌握安全态势；

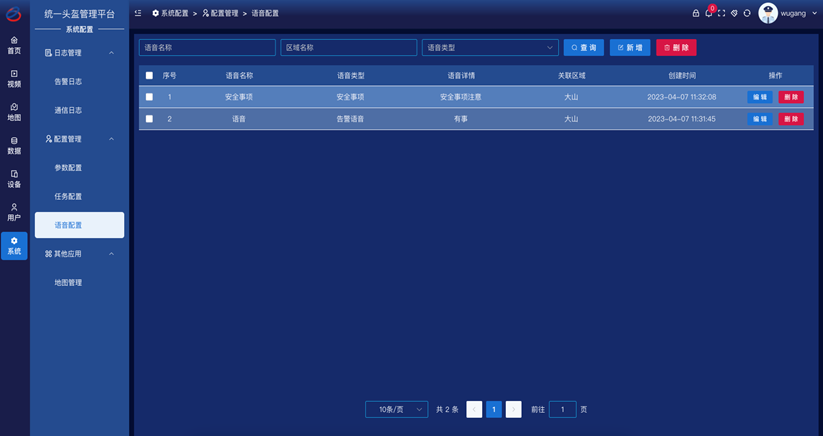

      7、智能语音播报；支持通过平台语音指令下发，智能安全帽语音播报策略；

      支持通过关联区域提供告警事项和安全事项语音类型策略配置

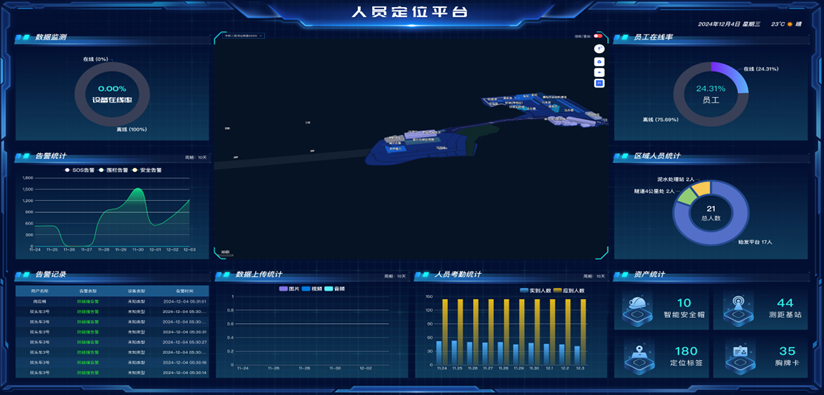

    8、数据智慧大屏：支持显示各类实时数据和图表，可对终端设备实时视频进行轮巡播放，可以一目了然地掌握项目      关键指标

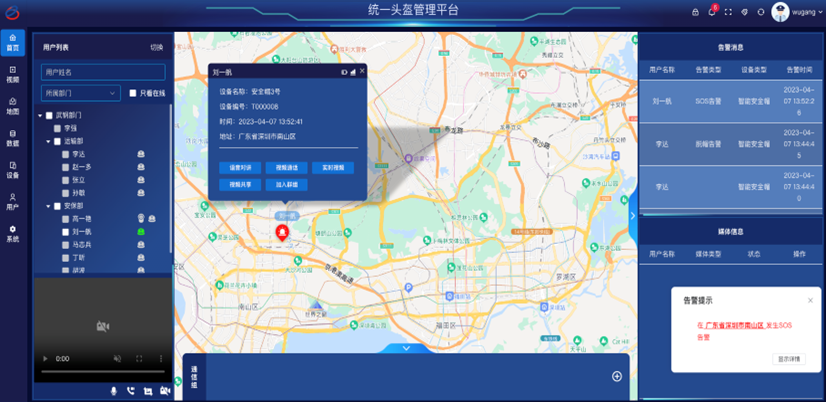

          9、一键报警联动：触发一键SOS报告警，平台侧右下角弹窗SOS报警信息，电子地图同时显示报警准确坐标位置；平台             根据策略自动将警情转发附近半径3公里内的人员，请求警力支援；平台可对警情进行转发操作，转发给指定支援人             员。











方案价值：

智慧工地人员车辆定位系统以助力企业提升管理效率和实现安全施工为核心目标，通过人员定位系统、人车防碰撞预警系统，企业以三维可视化方式实时管控进入施工区域的人员分布态势，针对危险区域人员人员越界、访客滞留等违规行为提供及时告警上报，有利于快速发现问题和排除隐患，从而提升企业风险管控能力与安全管理水平，推动企业安全生产管理信息化、智能化。
